Informazioni di Base.
Model No.
WNS
Drum Placement
Boiler orizzontale
Pressione
Bassa Pressione
Livello Manufacturing
La
Stile Bruciare
Camera di combustione della caldaia
uso
Industriale
parola chiave
caldaia a vapore
garanzia dei componenti principali
1 anno
punti di forza per la vendita
risparmio energetico
uscita
vapore
materiale della superficie della caldaia
acciaio inox
rapporto di prova dei macchinari
fornito
sistema di controllo
plc, touch screen, lingua inglese
peso
in base alla capacità
certificazione
iso9001, ce
prova idrostatica
fornito
design
tre strutture di ritorno
settori applicabili
impianto di produzione, lavanderia, industria chimica
componenti principali
bruciatore, corpo caldaia
pressione del vapore
1.0/1.25/1.6/2.5mpa
nome del prodotto
caldaia a vapore a gasolio
Pacchetto di Trasporto
Small Parts Use Wooden Box
Specifiche
100kg/h-20t/h
Marchio
MERSON
Origine
Henan, China
Codice SA
84021900
Capacità di Produzione
200 Set/Sets Per Month
Descrizione del Prodotto

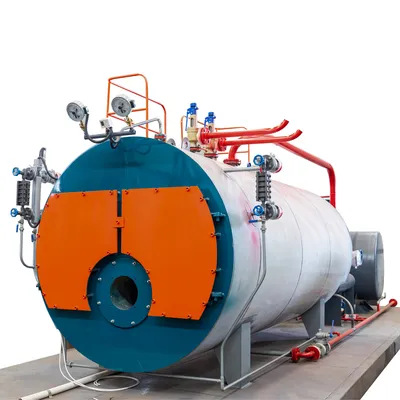

CALDAIA A VAPORE A GASOLIO/GAS NATURALE
Introduzione al prodotto La caldaia , che è una caldaia automatica a combustione interna orizzontale a tre ritorni di combustibile (gas) a caricamento rapido. Adotta una struttura di ritorno a umido, la camera d'aria del forno è il primo ritorno, e il tubo di fumo filettato costituisce il secondo ed il terzo ritorno. La caldaia è dotata di un perfetto dispositivo di controllo automatico e di un dispositivo di protezione di sicurezza; controllo della pressione dell'acqua in circolazione, allarme di sovrapressione e sovratemperatura, allarme di livello dell'acqua alto e basso e dispositivo di protezione di sicurezza di livello dell'acqua basso; Accensione automatica della caldaia, regolazione automatica del fuoco del bruciatore e protezione antifiamma, ecc., per garantire il funzionamento sicuro della caldaia.
Il combustibile del prodotto è olio leggero o gas naturale. Il combustibile viene espulso dal bruciatore, acceso dall'asta elettronica di accensione e bruciato sotto pressione micro-positiva nel rivestimento del forno. Il gas di combustione ad alta temperatura entra nel secondo viaggio di ritorno ruotando di 180° dalla camera di combustione, e quindi entra nel terzo viaggio di ritorno ruotando di 180° dalla camera di combustione anteriore, e infine scarica nell'atmosfera dal camino attraverso il dispositivo di risparmio energetico.
Caratteristiche
1.esclusivo design strutturale della camera di combustione di grandi dimensioni, struttura a tre ritorni a fondo bagnato, mantenendo una capacità di trasferimento del calore di radiazione super forte, ottiene una combustione a bassa temperatura, migliora l'efficienza termica della caldaia, riduce le emissioni di NOx, è efficiente e rispettosa dell'ambiente;
2.l'impiego di tubi filettati per fumi aumenta l'effetto di trasferimento termico e migliora l'efficienza termica della caldaia;
3.le scatole di fumo anteriori e posteriori della caldaia adottano un metodo di tenuta multilivello per evitare la fuoriuscita di fumo;
4.ha un ampio spazio di vapore e una buona qualità del vapore;
5.protezioni multiple quali livello dell'acqua, pressione del vapore, temperatura di scarico, ecc., sicure e affidabili;
6.materiali isolanti ad alta efficienza garantiscono una bassa temperatura superficiale della caldaia;
7.dotato di caldaia a risparmio energetico brevettata, consente di risparmiare il 5-15% dei costi del combustibile e di aggiornare la caldaia ad una caldaia a condensazione;
Nota:
Caldaia può essere installata bene prima della consegna . Caldaia montata su pattini. Quando si arriva presso il cliente, è sufficiente collegare l'alimentazione, l'acqua e il carburante sono in buone condizioni . Ma considerando le dimensioni del contenitore, questo tipo di caldaia adatta alla capacità da 100kg a 5t caldaie.
L'altro tipo è caldaia assemblata, questa caldaia deve essere montata in sede di cliente. Questa è adatta per la capacità superiore a 5 t. Possiamo imballare bene, lindare al contenitore.
Per l'installazione, se necessario, possiamo inviare i tecnici a insatll . se il cliente ha un team di insatllation, possiamo fornire una guida remota.
Caldaia montata su pattini
Caldaia assemblata
Se non sapete quale tipo adatto per voi, vi prego di sentirvi liberi di chiederci . attendendovi sempre.
Caldaia può essere installata bene prima della consegna . Caldaia montata su pattini. Quando si arriva presso il cliente, è sufficiente collegare l'alimentazione, l'acqua e il carburante sono in buone condizioni . Ma considerando le dimensioni del contenitore, questo tipo di caldaia adatta alla capacità da 100kg a 5t caldaie.
L'altro tipo è caldaia assemblata, questa caldaia deve essere montata in sede di cliente. Questa è adatta per la capacità superiore a 5 t. Possiamo imballare bene, lindare al contenitore.
Per l'installazione, se necessario, possiamo inviare i tecnici a insatll . se il cliente ha un team di insatllation, possiamo fornire una guida remota.
Caldaia montata su pattini
Se non sapete quale tipo adatto per voi, vi prego di sentirvi liberi di chiederci . attendendovi sempre.
Articolo Modello | NON FUMATORI 0.3 | NON FUMATORI 0.5 | NON FUMATORI 0.7 | NON FUMATORI 1 | NON FUMATORI 2 | NON FUMATORI 3 | NON FUMATORI 4 | NON FUMATORI 5 | NON FUMATORI 6 | NON FUMATORI 8 | NON FUMATORI 10 | NON FUMATORI 12 | NON FUMATORI 15 | NON FUMATORI 20 | ||
Capacità di vapore nominale | t/h. | 0.3 | 0.5 | 0.7 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 | |
Pressione di vapore nominale | MPa | 0.7 | 1.25 | 1.0 | 1.25 1.6 2.5 | |||||||||||
Temperatura vapore nominale | ºC | 170 | 193 | 184 | 193 204 225 | |||||||||||
Temperatura dell'acqua di alimentazione | ºC | 20 | 104 | |||||||||||||
Area di trasmissione del calore | m² | 10.3 | 15 | 18 | 25 | 57 | 82 | 103 | 128 | 154 | 208 | 268 | 308 | 390 | 516 | |
Valore applicabile | Gasolio gasolio gasolio gasolio pesante | |||||||||||||||
| Consumo di carburante | Olio pesante | kg/h. | 20 | 34 | 46 | 66 | 122.5 | 189 | 258 | 319 | 370 | 485 | 609 | 730 | 915 | 1220 |
Luce Oi | kg/h. | 18 | 32 | 42 | 61 | 120 | 184 | 243 | 300 | 354 | 472 | 580 | 707 | 849 | 1157 | |
Gas naturale | Nm/h. | 21 | 40 | 50 | 72 | 158 | 225 | 313 | 375 | 452 | 627 | 770 | 926 | 1027 | 1330 | |
| Pressione del gas alimentato | Gas naturale | mbar | 20-40 | 30-100 | 30-80 | 50-100 | 50-100 | 50-200 | 00-200 | 00-200 | 00-200 | 150-30 | 100-300 | 50-300 | 50-300 | 150-300 |
| Potenza totale dell'apparecchiatura | Olio pesante | kw | -- | -- | -- | 7,1 | 19.4 | 21.7 | 26.2 | 27.7 | 41.9 | 57.4 | 58.4 | 58.4 | 86.5 | 118.5 |
| Olio leggero | kw | 0.5 | 1.86 | 2 | 2.6 | 6.2 | 8.5 | 13.0 | 14.5 | 19.5 | -- | -- | -- | -- | -- | |
Gas | kw | 1.5 | 2.05 | 2.3 | 2.5 | 6.2 | 10.5 | 13 | 17.5 | 19.5 | 21.5 | 32 | 32 | 51 | 77 | |
Peso massimo di trasporto della caldaia | t | 1.9 | 2.5 | 3.5 | 5.5 | 7.6 | 9.9 | 11.7 | 13.7 | 15.9 | 18 | 25.4 | 27.2 | 40 | 45.5 | |
Capacità massima dell'acqua della caldaia | m² | 0.8 | 1.8 | 2.0 | 3.1 | 5.1 | 5.6 | 6.3 | 10.4 | 8.9 | 12.8 | 18.8 | 22.8 | 24.2 | 34,1 | |
Dimensioni complessive | L/mm | 2470 | 2950 | 3300 | 3650 | 4650 | 4650 | 4800 | 6000 | 6300 | 6500 | 7400 | 8870 | 8700 | 10000 | |
| W/mm | 1330 | 1570 | 1620 | 950 | 2100 | 2200 | 2300 | 2600 | 2700 | 2950 | 3730 | 3730 | 4100 | 4500 | ||
| H/mm | 1500 | 1820 | 1950 | 2200 | 2450 | 2650 | 2800 | 2900 | 2900 | 3100 | 3530 | 4500 | 3800 | 5600 | ||
Nota:
1. Il consumo di carburante indicato nella tabella si basa sul basso valore di riscaldamento dell'olio leggero 42700KJ/kg, sul basso valore di riscaldamento dell'olio pesante 40350KJ/kg, sul basso valore di riscaldamento del gas naturale 35588KJ/Nm³,
1. Il consumo di carburante indicato nella tabella si basa sul basso valore di riscaldamento dell'olio leggero 42700KJ/kg, sul basso valore di riscaldamento dell'olio pesante 40350KJ/kg, sul basso valore di riscaldamento del gas naturale 35588KJ/Nm³,
Alimentazione: Trifase 380V50HZ.
L'attrezzatura di produzione
Il bruciatore usa il marchio famoso d'oltremare: MARCA BALTUR, MARCHIO RIELLO, ECC.
le parti elettriche usano il marchio famoso ecc.
Pompa: pompa centrifuga multistadio in acciaio inox. Strumenti e valvole utilizzano il marchio famoso in Cina.
La configurazione include sistema di trattamento dell'acqua, economizzatore, serbatoio dell'acqua, collettore del vapore, camino, ecc. Includono anche materiali di isolamento per sale caldaie.
L'attrezzatura di produzione
I nostri prodotti sono dotati di attrezzature professionali per la produzione di caldaie. Produciamo gas, olio, biomassa, GPL, carbone, ecc elettrico molti tipi di combustibile di caldaie a vapore, boielr acqua calda, stufa ad aria calda, caldaia a olio termico, ecc
Angolo della fabbrica
D1: Come ottenere rapidamente il prezzo migliore?
1)vi preghiamo di offrire la capacità e la pressione di caldaia di cui avete bisogno, e il carburante che si prevede di utilizzare, quindi possiamo offrire il modello di caldaia adatto.
2)ti preghiamo di fornire il tuo nome, indirizzo e-mail, WhatsApp/WeChat/Skype,e nome della società, quindi ti invieremo immediatamente il prezzo migliore e i dettagli della caldaia.
D2: E cosa dire dell'installazione e della messa in servizio?
Dopo aver ricevuto la caldaia, vi guideremo a preparare la preinstallazione, e i nostri esperti offriranno il servizio di installazione all'estero se necessario, e voleranno al sito di installazione entro 72 ore.
Q3:Qual è la durata della caldaia?
Normalmente la caldaia è progettata per una durata di 15 anni, ma con un funzionamento corretto e una corretta manutenzione dei pozzi, la durata di funzionamento della caldaia sarà maggiore.
D4: Periodo di manutenzione della caldaia
Ispezionare ogni 2~3 settimane, controllando principalmente valvole, tubi, flange, se c'è un qualsiasi rimessaggio, ripararlo tempestivamente. Mentre ogni quater, faccia un'ispezione intera e ripara.
D5: Condizioni di pagamento
TT 30% del valore totale del contratto come acconto; T/T o LC 70% del valore totale del contratto prima della consegna. se avete esigenze particolari, possiamo adottare un approccio speciale.
1)vi preghiamo di offrire la capacità e la pressione di caldaia di cui avete bisogno, e il carburante che si prevede di utilizzare, quindi possiamo offrire il modello di caldaia adatto.
2)ti preghiamo di fornire il tuo nome, indirizzo e-mail, WhatsApp/WeChat/Skype,e nome della società, quindi ti invieremo immediatamente il prezzo migliore e i dettagli della caldaia.
D2: E cosa dire dell'installazione e della messa in servizio?
Dopo aver ricevuto la caldaia, vi guideremo a preparare la preinstallazione, e i nostri esperti offriranno il servizio di installazione all'estero se necessario, e voleranno al sito di installazione entro 72 ore.
Q3:Qual è la durata della caldaia?
Normalmente la caldaia è progettata per una durata di 15 anni, ma con un funzionamento corretto e una corretta manutenzione dei pozzi, la durata di funzionamento della caldaia sarà maggiore.
D4: Periodo di manutenzione della caldaia
Ispezionare ogni 2~3 settimane, controllando principalmente valvole, tubi, flange, se c'è un qualsiasi rimessaggio, ripararlo tempestivamente. Mentre ogni quater, faccia un'ispezione intera e ripara.
D5: Condizioni di pagamento
TT 30% del valore totale del contratto come acconto; T/T o LC 70% del valore totale del contratto prima della consegna. se avete esigenze particolari, possiamo adottare un approccio speciale.
