Informazioni di Base.
Descrizione del Prodotto
freno della frizione a secco e albero degli ingranaggi
2. Marcia principale
3. Albero motore
4. Biella
5. Protezione da sovraccarico idraulico (HOLP)
6. Equilibratore
7. Dado di regolazione
8. Telaio
9. Motore principale
10.imbottitura
11. Cursore

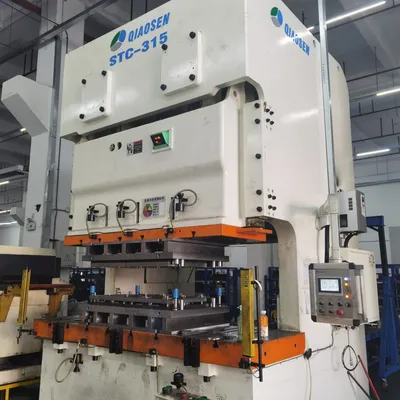

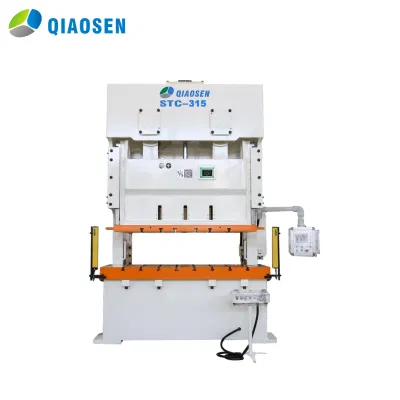

La pressa STC-315 è una pressa a due punti per profilati, telaio unitizzato a doppia manovella con ampia area del letto, ideale per applicazioni con stampi progressivi per impieghi leggeri o per parti a corsa singola di grandi dimensioni.
Le presse serie STC sono prodotte da presse Qiaosen, costruite per soddisfare o superare gli standard di precisione JIS Classe 1 . Qiaosen adotta telai in acciaio ad alta resistenza e processo di tempra e molatura per Slide-Guide, che può rendere la pressa la flessione e l'alta precisione minimizzando e aumentando la durata dell'utensile.
L'albero motore in lega 42CrMo forgiata, gli ingranaggi lavorati di precisione e altri componenti della trasmissione sono progettati per una trasmissione di potenza fluida, un funzionamento silenzioso e una lunga durata. Le presse serie ST sono un sistema a frizione a secco, hanno una maggiore durata del sistema della frizione, un'elevata velocità di corsa singola e prestazioni di uscita di coppia elevate.
La piattaforma di controllo basata su Siemens e l'interfaccia di funzionamento touch screen intuitiva sono standardizzate in tutte le stampanti QIAOSEN, offrono facilità di funzionamento e capacità espandibili.facile integrazione con altri sistemi di automazione. Su richiesta possono essere forniti altri marchi di controllo.
| Modalità | Capacità della pressa | Posizione della forza di impatto | corse di vetrini al minuto | Lunghezza corsa di scorrimento | Altezza stampo max | quantità di regolazione del vetrino | Dimensioni del vetrino | Capacità di cuscinetto stampo |
| Unità | Ton | mm | S.P.M. | mm | mm | mm | mm | Ton |
| V | 315 | 7 | 20~40 | 280 | 550 | 120 | 2200*700*95 | 14*2set |
| H | 3.5 | 40~50 | 170 | 605 | ||||
| Dimensioni imbottitura | Distanza piattaforma-pavimento | Alimentazione del motore principale | Pressione dell'aria | Qualità di precisione della pressa | Dimensione pressa(L*L*H) | Peso della pressa | Area attiva del cuscinetto a stampo | |
| mm | mm | KW*P | kg*cm² | Grado | mm | Tonnellate | mm² | |
| V | 2800*900*190 | 1100 | 30*4 | 6 | JIS 1 | 2545*3100*4304 | 48 | 690*470*2set |
| H |
| > | Sistema operativo QS | > | Dispositivo di protezione contro la caduta di secondo grado |
| > | Dispositivo di protezione da sovraccarico idraulico | > | Dispositivo di soffiaggio aria |
| > | Dispositivo a camma elettronica | > | Piedini meccanici antiurto |
| > | Dispositivo di regolazione del cursore elettrico | > | Interfaccia riservata del dispositivo di rilevamento di errata alimentazione |
| > | Motore a velocità variabile a frequenza variabile (velocità regolabile) | > | Strumenti di manutenzione e cassetta degli attrezzi |
| > | Dispositivo di soffiaggio aria | > | Dispositivo di inversione del motore principale |
| > | Indicatore digitale dell'altezza della piastra | > | Barriera fotoelettrica (protezione di sicurezza) |
| > | Dispositivo di bilanciamento degli strumenti di scorrimento e di timbratura | > | Presa di corrente |
| > | Controller a camma rotante | > | Dispositivo di lubrificazione elettrico |
| > | Indicatore angolo albero motore | > | Schermo a sfioramento (pre-break, pre-carico) |
| > | Contatore elettromagnetico | > | Console di comando fissa a due mani |
| > | Connettore della sorgente dell'aria | > | LED con illuminazione a LED |
| > | Personalizzazione in base ai requisiti del cliente | > | Console mobile a due mani di tipo T. |
| > | Cuscinetto pressofizzato | > | Lubrificazione a ricircolo di olio |
| > | Interruttore a pedale | > | Frizione a bagno d'olio |
| > | Sistema di cambio rapido | > | Isolatore antivibrazioni |
| > | Far scorrere il dispositivo di espulsione | > | Monitoraggio tonnellaggio |
| > | Sistema chiavi in mano con linea di alimentazione bobina e sistema di automazione |
con piccola deformazione
La sua durezza potrebbe raggiungere un grado HRC45 o superiore.
Vantaggio: Perfetta resistenza all'usura
tutte le superfici dei denti sono trattate con frequenza media
Vantaggio: Usura ridotta, alta precisione, lunga durata
Lega 42 CrMo materiale
Vantaggio: 1.3 volte più resistente dell'acciaio 45
Lega di rame sinterizzato TM-3 di grado giapponese
Vantaggio: Meno tasso di guasto con la sfera a dente di sega
Caratteristiche:
1. Telaio in acciaio monopezzo pesante, riduzione al minimo della flessione, elevata precisione.
2. Freno a frizione a bagno d'olio pneumatico,maggiore durata.
guida di scorrimento a 8 punti, maggiore stabilità e resistenza al carico eccentrico. Adozione del processo di tempra e molatura per Slide-Guide, che può rendere la pressa 4. Maggiore precisione e minore usura della macchina e maggiore durata dell'utensile.
4. Albero a gomiti in lega 42CrMo forgiata, la sua resistenza è 1.3 volte superiore a quella dell'acciaio n. 45 e la durata è maggiore.
5. Il manicotto di rame è realizzato in bronzo fosforoso stagno ZQSn10-1, che ha una resistenza 1.5 volte superiore a quella dell'ottone BC6 comune.
6. Dispositivo di protezione da sovraccarico idraulico ad alta sensibilità, per proteggere efficacemente la durata di esercizio delle presse e degli utensili.
7. Dispositivo di lubrificazione a ricircolo sottile forzato, a risparmio energetico, ecologico, dotato di funzione di allarme automatico, con migliore scorrevolezza e dissipazione del calore, e migliore effetto lubrificante.
8. Costruito secondo lo standard di precisione JIS Classe I.
9. Cuscino per stampi opzionale.
> formazione:
Qiaosen fornisce una formazione completa per i nostri clienti a bordo tramite Internet in modo che operatori, supervisori e team di manutenzione possano conoscere bene il funzionamento e la manutenzione, nonché semplicemente i problemi di tiro.
> manutenzione:
Il reparto di manutenzione interna di Qiaosen è responsabile immediatamente dell'ispezione e della proposta di Internet. Se la guida remota non è in grado di risolvere il problema, organizzeremo i tecnici professionisti a disposizione per la manutenzione tramite assistenza a pagamento.
