Descrizione del Prodotto
2. Albero motore (sinistro)
3. Ingranaggio principale (sinistro)
4. Ingranaggio (centrale)
5. Ingranaggio di rinvio
6. Ingranaggio principale (destro)
7. Albero motore (destro)

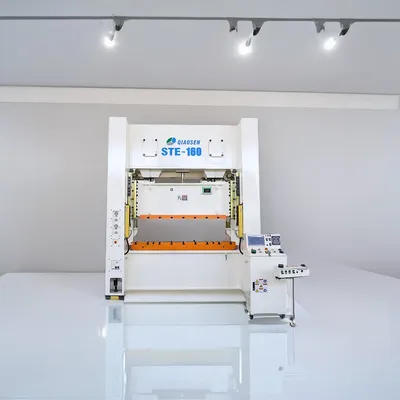

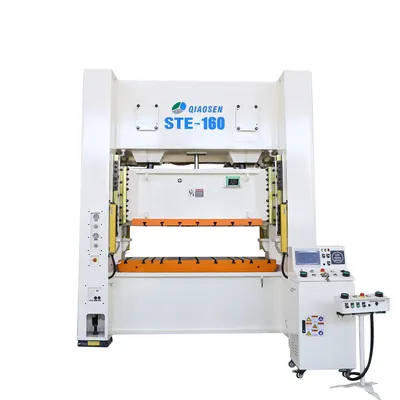

Presse a doppia manovella con telaio ad H (telaio unitizzato) STE-160
LA serie STE è un telaio unitizzato diritto a doppia manovella (telaio ad H a 2 punti), questa pressa è destinata alla stampatura per impieghi generali. Adatto per punzonatura, formatura, tranciatura, piegatura, imbutitura, e rifinitura. Questo tipo è generalmente utilizzato per utensili progressivi, sistemi robotici e in applicazioni di trasferimento di stampi.
Ha tempi di consegna più brevi e un vantaggio economico quando l'applicazione si adatta, in linea con il design delle presse per la costruzione dei tiranti (serie STF: Tipo a tre sezioni).
Le presse serie STE sono prodotte da macchinari Qiaosen, costruiti per soddisfare o superare gli standard di precisione JIS Classe 1 . Qiaosen adotta telai in acciaio ad alta resistenza e processo di tempra e molatura per Slide-Guide, che può rendere la pressa la flessione e l'alta precisione minimizzando e aumentando la durata dell'utensile.
L'albero motore in lega 42CrMo forgiata, gli ingranaggi lavorati di precisione e altri componenti della trasmissione sono progettati per una trasmissione di potenza fluida, un funzionamento silenzioso e una lunga durata. Le presse serie STE sono a frizione umida, hanno una durata maggiore del sistema della frizione. Adottando "8-Points Slide Guiding", le presse hanno le caratteristiche di maggiore precisione e stabilità. Il design dell'ingranaggio intermedio aumenta la distanza tra gli ingranaggi principali 2Sides e gli alberi motore 2Sides, migliorando la resistenza al carico eccentrico. Configurazione standard "lubrificazione a ricircolo di olio", con migliore dissipazione del calore, velocità più elevata, maggiore efficienza energetica e più ecocompatibile.
Il motore principale Siemens, la piattaforma di controllo Siemens e l'interfaccia di funzionamento touch screen intuitiva sono standardizzati in tutte le presse QIAOSEN, offrono facilità di funzionamento ed espandibili capacità. Facile integrazione con altri sistemi di automazione. Su richiesta possono essere forniti altri marchi di controllo.
Macchina per la formatura di lamiere macchina perforatrice pressa pneumatica ad alta precisione Macchina
> freno a frizione a secco pneumatico OMPI.
> il cursore adotta guide a 4 angoli e a 8 lati.
> la guida scorrevole adotta "quenching ad alta frequenza" e "rail" molatura
processo", che ha una piccola usura, alta precisione, lunghi tempi di manutenzione di precisione e migliorare la durata.
> l'albero motore è realizzato in lega ad alta resistenza 42CrMo, 1.3 volte più resistente dell'acciaio 45.
Il manicotto di rame è realizzato in bronzo fosforoso stagno ZQSn10-1, 1.5 volte più resistente dell'ottone BC6 comune.
> il dispositivo di protezione da sovraccarico idraulico ad alta sensibilità protegge la pressa e la durata dello stampo.
> tappetino opzionale (cuscino d'aria).
| Modalità | Capacità della pressa | Posizione della forza di impatto | corse di vetrini al minuto | Lunghezza corsa di scorrimento | Altezza stampo max | quantità di regolazione del vetrino |
| Unità | Ton | mm | S.P.M. | mm | mm | mm |
| S | 160 | 6 | 30~55 | 180 | 450 | 100 |
| H | 3 | 40~85 | 130 | 400 | ||
| Dimensioni del vetrino | Dimensioni imbottitura | Apertura scorrevole | Alimentazione del motore principale | Pressione dell'aria | Qualità di precisione della pressa | |
| mm | mm | mm | KW*P | kg*cm² | Grado | |
| S | 1600*650 | 1800*760 | 700*450 | 15*4 | 6 | JIS 1 |
| H |
| > | Dispositivo di protezione da sovraccarico idraulico | > | Dispositivo di soffiaggio aria |
| > | Dispositivo di regolazione del cursore elettrico | > | Piedini meccanici antiurto |
| > | Motore a velocità variabile a frequenza variabile (velocità regolabile) | > | Interfaccia riservata del dispositivo di rilevamento di errata alimentazione |
| > | Dispositivo a camma elettronica | > | Strumenti di manutenzione e cassetta degli attrezzi |
| > | Indicatore digitale dell'altezza della piastra | > | Dispositivo di inversione del motore principale |
| > | Dispositivo di bilanciamento degli strumenti di scorrimento e di timbratura | > | Barriera fotoelettrica (protezione di sicurezza) |
| > | Controller a camma rotante | > | Frizione a bagno d'olio |
| > | Indicatore angolo albero motore | > | Dispositivo di lubrificazione elettrico |
| > | Contatore elettromagnetico | > | Schermo a sfioramento (pre-break, pre-carico) |
| > | Connettore della sorgente dell'aria | > | Armadio elettrico mobile e console |
| > | Dispositivo di protezione contro la caduta di secondo grado | > | LED con illuminazione a LED |
| > | Dispositivo del sistema di lubrificazione a ricircolo sottile forzato | > | Guida di scorrimento a 8 punti |
| > | Personalizzazione in base ai requisiti del cliente | > | Interruttore a pedale |
| > | Cuscinetto pressofizzato | > | Dispositivo di lubrificazione automatica elettrica |
| > | Sistema di cambio rapido | > | Frizione a secco |
| > | Far scorrere il dispositivo di estrazione | > | Isolatore antivibrazioni |
| > | Sistema chiavi in mano con linea di alimentazione bobina e sistema di automazione | > | Monitoraggio tonnellaggio |
con piccola deformazione
La sua durezza potrebbe raggiungere un grado HRC45 o superiore.
Vantaggio: Perfetta resistenza all'usura
tutte le superfici dei denti sono trattate con frequenza media
Vantaggio: Usura ridotta, alta precisione, lunga durata
Lega 42 CrMo materiale
Vantaggio: 1.3 volte più resistente dell'acciaio 45
Lega di rame sinterizzato TM-3 di grado giapponese
Vantaggio: Meno tasso di guasto con la sfera a dente di sega
Caratteristiche:
1. Telaio in acciaio monopezzo pesante, riduzione al minimo della flessione, elevata precisione.
2. Freno a frizione a bagno d'olio pneumatico,maggiore durata.
guida di scorrimento a 8 punti, maggiore stabilità e resistenza al carico eccentrico. Adozione del processo di tempra e molatura per Slide-Guide, che può rendere la pressa 4. Maggiore precisione e minore usura della macchina e maggiore durata dell'utensile.
4. Albero a gomiti in lega 42CrMo forgiata, la sua resistenza è 1.3 volte superiore a quella dell'acciaio n. 45 e la durata è maggiore.
5. Il manicotto di rame è realizzato in bronzo fosforoso stagno ZQSn10-1, che ha una resistenza 1.5 volte superiore a quella dell'ottone BC6 comune.
6. Dispositivo di protezione da sovraccarico idraulico ad alta sensibilità, per proteggere efficacemente la durata di esercizio delle presse e degli utensili.
7. Dispositivo di lubrificazione a ricircolo sottile forzato, a risparmio energetico, ecologico, dotato di funzione di allarme automatico, con migliore scorrevolezza e dissipazione del calore, e migliore effetto lubrificante.
8. Costruito secondo lo standard di precisione JIS Classe I.
9. Cuscino per stampi opzionale.
Profilo aziendale
Wuxi Qiaosen Seiko Machinery Co., Ltd . È un'azienda che integra ricerca e sviluppo, produzione e vendite. Il deportment di esportazione è Wuxi Daya Technology Co., Ltd. Produciamo principalmente presse meccaniche di precisione, tra cui macchine di stampaggio di precisione apparecchiature correlate come le presse a media e bassa velocità, le presse ad alta velocità, le presse servoazionate e l'automazione di stampaggio. Il tonnellaggio della pressa varia da 25 a 1600 tonnellate e le macchine vengono esportate in più paesi e regioni del mondo. Prestare attenzione a tutte le tecnologie critiche, introdurre continuamente gli strumenti più recenti, eccellenti talenti e sviluppare in modo indipendente la filosofia aziendale di "produzione snella, creazione di marchi e servizio clienti" di fronte allo sviluppo futuro, Qiaosen ha una fiducia e un'azione incommensurabili, migliorando continuamente, sviluppando prodotti unici e sfidando i mercati nazionali e internazionali. Non vediamo l'ora di diventare un produttore internazionale di macchinari per stampaggio di alta qualità nel prossimo futuro.
> formazione:
Qiaosen fornisce una formazione completa per i nostri clienti a bordo tramite Internet in modo che operatori, supervisori e team di manutenzione possano conoscere bene il funzionamento e la manutenzione, nonché semplicemente i problemi di tiro.
> manutenzione:
1. Garanzia di un anno per l'intera macchina pressatrice.
2. Tutti i ricambi sono disponibili come la maggior parte dei ricambi prodotti dalla nostra fabbrica.
3.IT è facile ottenere le parti elettriche come tutti sono marchi famosi internazionali.
4.Siamo in grado di fornire formazione tecnica e consulenza via e-mail, telefono o video.
5. Possiamo inviare i nostri tecnici per l'assistenza, l'installazione o la formazione con costi aggiuntivi ragionevoli.
6.il manuale d'uso e manutenzione è fornito con la stampante.
7.il certificato di conformità sarà inviato con la stampa.
